Modelos UML Estáticos

Histórico de revisões

Data	Versão	Descrição	Autor(es)
15/09/2019	0.1	Iniciando o documento	André Lucas
16/09/2019	0.2	Adicionando Diagrama de componetes 1.0	Victor Rodrigues
18/09/2019	0.3	Adicionando diagrama de pacotes Versão 1.0	Caio César Beleza
27/09/2019	0.4	Adicionando versão 1 do diagrama de classe	Cauê
06/10/2019	0.5	Adicionando diagrama de pacotes Versão 2.0	Caio César Beleza
12/11/2019	0.6	Adicionando diagrama de pacotes Versão 3.0	Caio César Beleza

1. Introdução

O diagrama de pacotes mostra o arranjo e a organização dos elementos do modelo em projetos de médio a grande porte que podem ser usados para mostrar a estrutura e as dependências entre subsistemas ou módulos, como por exemplo: classes, interfaces e até mesmo outros pacotes de acordo com a semântica. Eles são bastante utilizados para representar a arquitetura do projeto. Já o diagrama de componentes mostra o arranjo e organização de elementos da aplicação separados em subsistemas e funcionalidades da aplicação com relação a interface das funcionalidades.

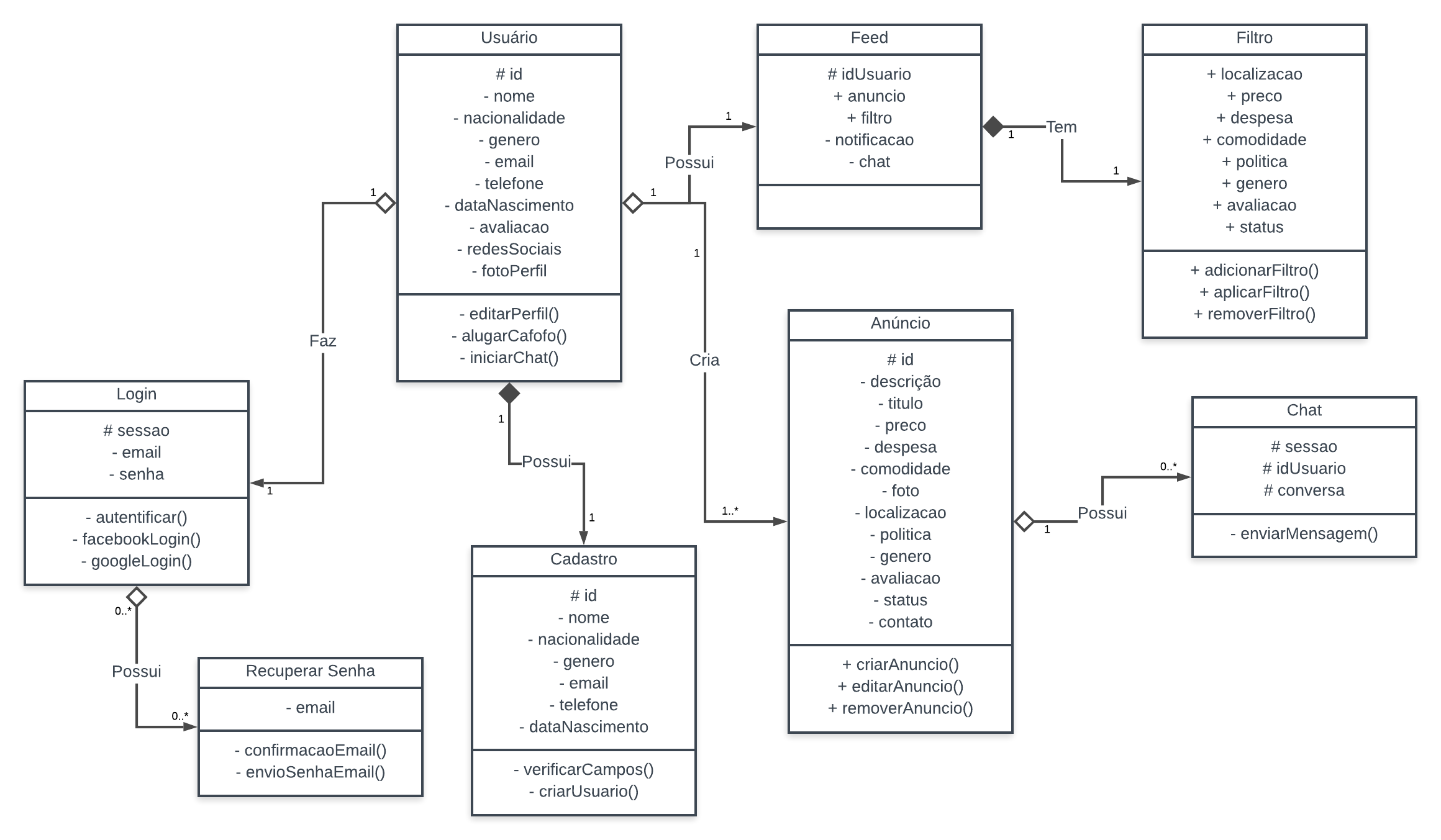

2. Diagrama de Classes

Versão 1.0

3. Diagrama de Pacotes

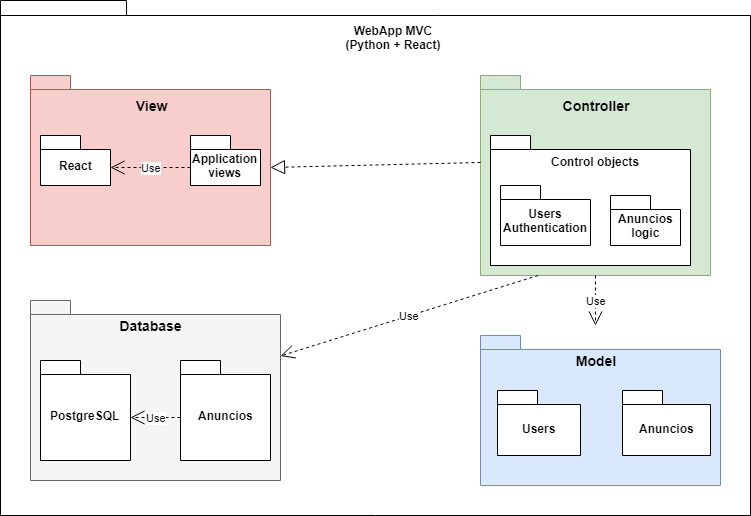

Versão 1.0

Autor: Caio César Beleza

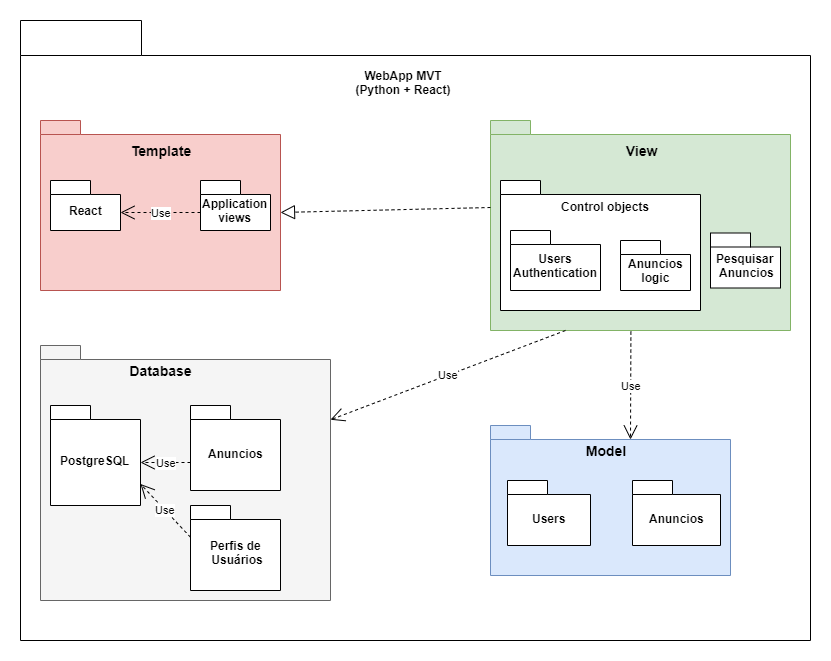

Versão 2.0

Autor: Caio César Beleza

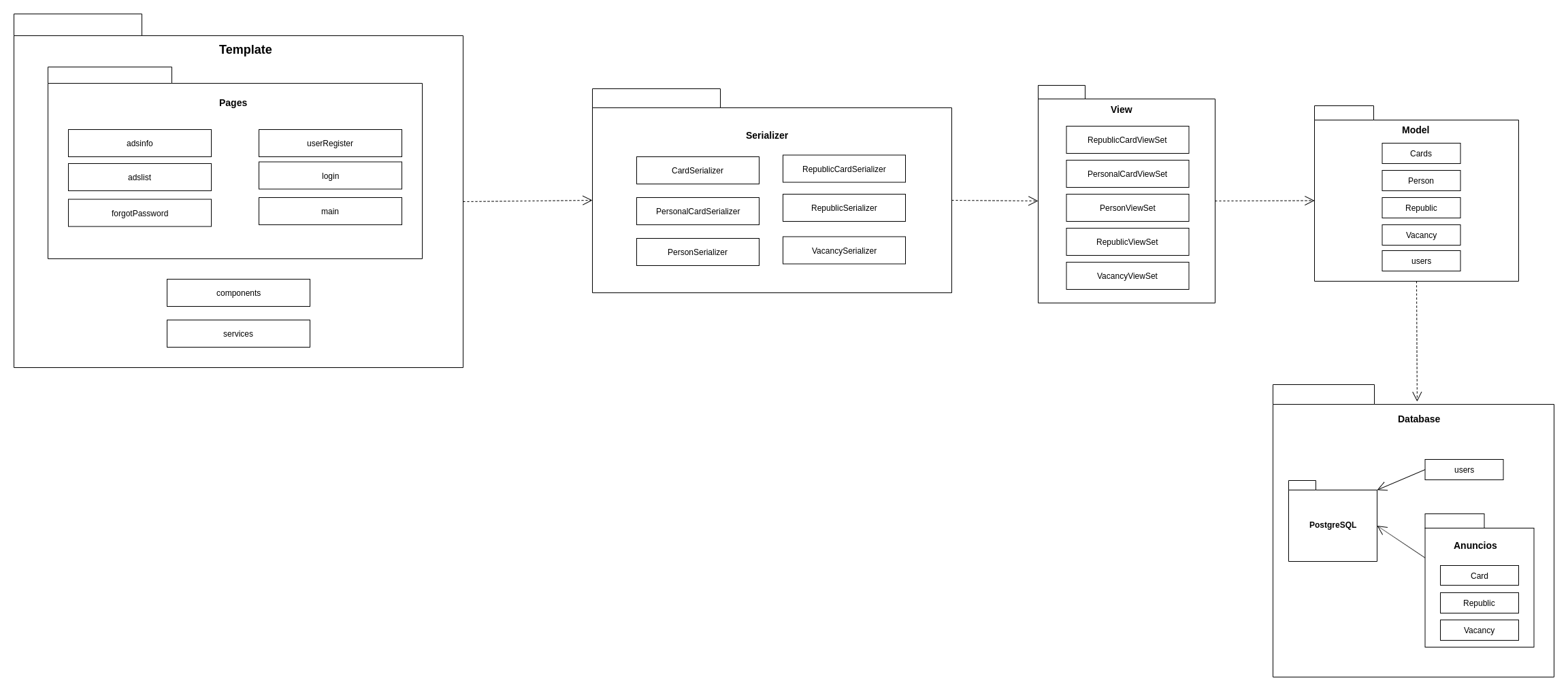

Versão 3.0

Autor: Caio César Beleza

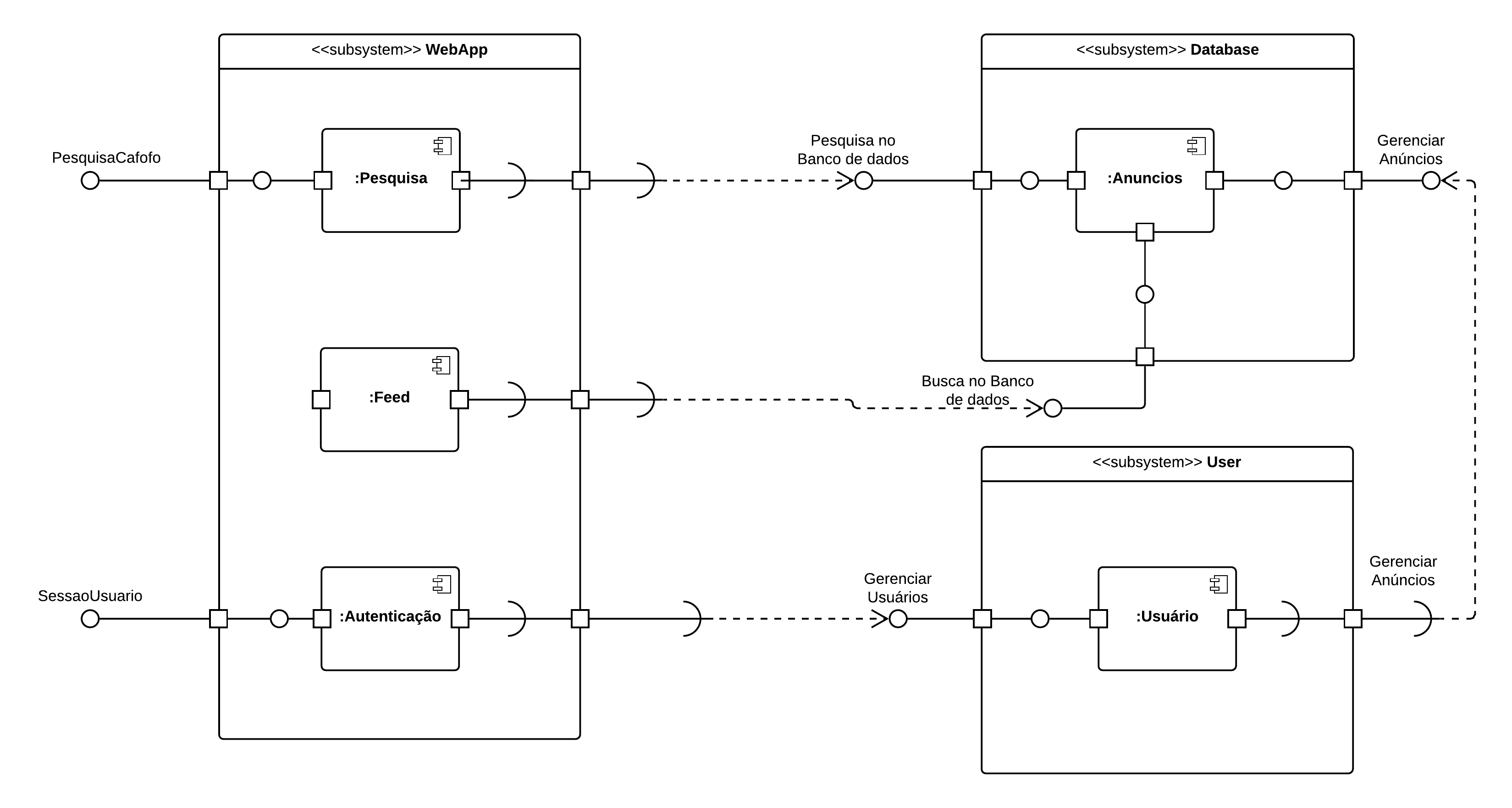

4. Diagrama de Componentes

Versão 1.0

Autor: Victor Rodrigues Silva

5. Referências

Arquitetura e Desenho do Software - 2019.1 - Unigrade - https://ads-unigrade-2019-1.github.io/Wiki/dinamica03/app/)

UML - https://www.uml.org/

UML - Conceitos Básicos - http://www.macoratti.net/vb_uml2.htm
